Микроконтроллер и микропроцессор — в чём разница?

Аватар Александр Ланский

В составе разных электронных устройств можно встретить как микроконтроллер, так и микропроцессор. Чем они отличаются? Рассказываем в статье.

В составе разных электронных устройств часто встречаются как микроконтроллеры, так и микропроцессоры. Оба этих компонента берут из памяти команды и по ним выполняют логические и арифметические операции, работая при этом с устройствами ввода/вывода и прочей периферией. Так в чём тогда разница?

Микроконтроллер

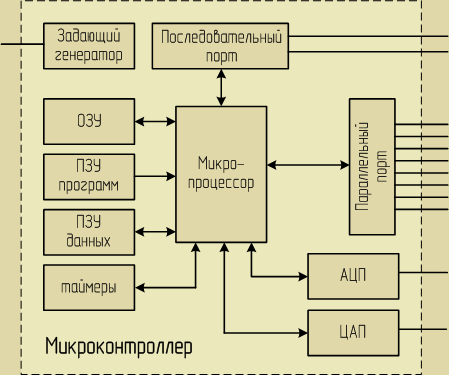

Микроконтроллер — (далее МК) это микросхема, предназначенная для программного управления электронными схемами. МК выполняется на одном кристалле. На нём расположено как вычислительное устройство, так и ПЗУ и ОЗУ. Кроме этого, в составе МК чаще всего находятся порты ввода/вывода, таймеры, АЦП, последовательные и параллельные интерфейсы. В некоторых даже можно заметить Wi-Fi-/Bluetooth-модуль и даже поддержку NFC.

Первый патент на микроконтроллер был выдан в 1971 году компании Texas Instruments. Инженеры этой компании предложили размещать на кристалле не только процессор, но и память с устройствами ввода/вывода.

Микроконтроллер и микропроцессор — в чём разница? 1

Несмотря на то, что всё необходимое для работы микроконтроллера в нём уже есть, иногда они используются в паре с внешними периферийными устройствами. К примеру, когда внутренней ПЗУ не хватает (или она попросту отсутствует), подключают внешнюю. Именно так сделали с микроконтроллерами серии ESP. У ESP8266 встроенной памяти нет вообще, а у ESP32 есть незначительные 448 КБ. Поэтому к ним в корпус (точнее под радиатор) помещается flash-память ёмкостью 1–16 МБ.

Тогда почему бы не сделать какой-нибудь портативный компьютер на основе микроконтроллера? Дело в том, что вычислительной мощности у МК чаще всего достаточно мало. Её хватает на управление например, системой полива, микроволновкой или же каким-нибудь станком.

Например, одна из мощных плат платформы Arduino — Due. Она находится под управлением 32-битного AVR-микроконтроллера AT91SAM3X8E. Его тактовая частота 84 МГц. Постоянной памяти тут 512 КБ, а оперативной — 96 КБ. МК имеет 54 цифровых GPIO (12 из которых с поддержкой ШИМ), 12 аналоговых входов и 2 аналоговых выхода (ЦАП). Тут так же присутствуют различные интерфейсы, такие как UART, SPI, I2C.

Не смотря на такие незначительные характеристики, микроконтроллеры очень популярны. Они используются там, где не требуется большой вычислительной мощности — робототехника, контроллеры теплиц, бытовая техника.

Микропроцессор

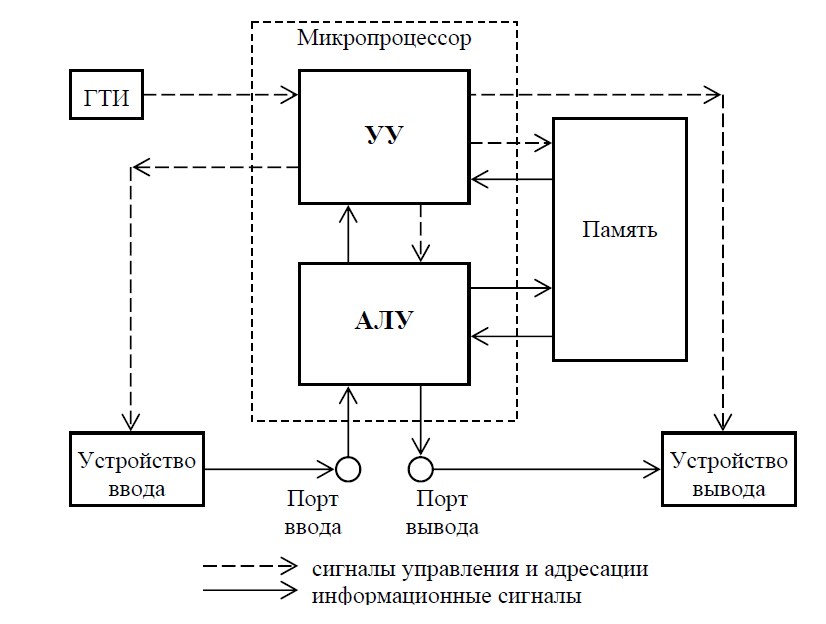

С микропроцессором (далее МП) дела обстоят немного иначе. Он содержит в себе арифметико-логическое устройство, блок синхронизации и управления, запоминающие устройство, регистры и шину. То есть МП содержит в себе только то, что непосредственно понадобится для выполнения арифметический и логических операций. Все остальные комплектующие (ОЗУ, ПЗУ, устройства ввода/вывода, интерфейсы) нужно подключать извне.

Микроконтроллер и микропроцессор — в чём разница? 2

Первые микропроцессоры появились тоже в начале 70-х. Самым популярным на тот момент считался 4004. Это микропроцессор, разработанный компанией Intel и представленный 15 ноября 1971 года. Он имел внушающие на тот период характеристики:

  • 2300 транзисторов;
  • тактовая частота — 740 кГц;
  • разрядность регистров и шины — 4 бита;
  • техпроцесс — 10 мкм;
  • площадь кристалла: — 12 мм².

К слову, 4004 был выполнен в обычном DIP-16 корпусе. Этот МП является самой популярной микросхемой для коллекционирования. Некоторые экземпляры продаются по 400 $ за штуку. Менее раритетные стоят около 250 $.

Уже через пару лет 8-битные МП позволили создавать первые бытовые микрокомпьютеры.

Естественно, тут преимуществом является то, что к МП можно на выбор подключать разную периферию с разными характеристиками (что не во всех случаях можно на МК). Второе основное отличие микропроцессора от микроконтроллера в том, что МП имеют больше вычислительной мощности. Их не имеет смысла ставить в микроволновки и «умные» лампочки. Микропроцессоры применяют там, где вычислительная мощность МК уже не справляется — игровые приставки, сложные вычислительные устройства и приборы, гаджеты.

Получается, чтобы обеспечить работоспособность микропроцессора, нужно подключить ему хотя бы минимальный набор периферии. Минусы:

  1. Размер — если в случае МК всё уже находится в одном корпусе, то минимальный набор элементов для работы МП занимает больше места.
  2. Цена — обычно, вся «сборка» комплектующих для МП выходит гораздо дороже «голых» микроконтроллеров.

Плюсы:

  1. Производительность — микропроцессоры обладают большей производительностью, чем микроконтроллеры.
  2. Выбор — в случае МП у вас есть возможность подобрать комплектующие. Это позволит поставить более подходящую под ваши цели периферию.

Применение

Микроконтроллер обладает явной простотой: требуется меньше аппаратного обеспечения, с ним легче работать на программном уровне, да и стоимость начинается с копеек. Но эта простота касается и производительности. Как говорилось выше, микроконтроллер не способен обеспечить высокую производительность наравне с микропроцессорами. Микропроцессоры хоть и требуют внешней коммутации «железа» и относительно МК сложны в работе, но они уже спокойно могут применяться в более сложных устройствах.

Однако иногда в сети появляются умельцы, которые впихивают в микроконтроллер ESP32 DOOM и даже эмулятор NES-игр.
