Architecture as Code на практике: LikeC4 + AsciiDoc для актуальной архитектуры

Когда-то дом могли построить, имея под рукой топор и дерево рядом с участком. Сегодня строительство устроено иначе - материалов больше, инструментов больше, а еще нужны проекты и схемы разного уровня: отдельно для конструкций, отдельно для отопления, электрики и сантехники. С ИТ-архитектурой происходит то же самое. Недостаточно только "базового набора" вроде ноутбука, монитора и клавиатуры. Нужны специализированные инструменты - для моделирования, визуализации, фиксации ограничений и совместной работы команды.

Проблема в том, что сами инструменты и подходы быстро меняются. Если архитектура остается только в Confluence и устных договоренностях, она устаревает быстрее, чем код. Через пару спринтов диаграммы уже "не про то", а архитектурные решения не проходят проверку реальностью. Именно здесь появляется Architecture as Code( AaC) - подход, в котором архитектура живет как инженерный артефакт: версионируется в Git, проверяется в CI/CD и развивается через MR. В этой статье разберем практическую связку LikeC4 для модели и AsciiDoc для документации.

Если кратко, то

• Архитектура как код - это не про красивые схемы, а про проверяемые ограничения.
• LikeC4 дает C4-модель как исходники (.c4) с диффами, ревью и тестами.
• AsciiDoc фиксирует контекст решений, требования и обоснования рядом с моделью.
• Архитектурные изменения ведутся в отдельном репозитории с собственными MR и проверками.

Почему "архитектура в документах" ломается? Обычный сценарий выглядит примерно так:

• диаграммы создаются, но как правило не обновляются;
• сервисы и контракты меняются каждую неделю;
• ревью кода проходит без сверки с архитектурными ограничениями.

Итог - "документированная архитектура" живет отдельно от системы.

AaC подход закрывает этот разрыв:

• артефакты архитектуры хранятся в отдельном архитектурном репозитории;
• ограничения формулируются как правила;
• правила проверяются автоматически в pipeline.

Что именно кодируем?

Практически полезный минимум:

• контекст системы и внешние акторы;
• контейнеры и ключевые компоненты;
• интерфейсы, протоколы, синхронные и асинхронные взаимодействия;
• инфраструктурные ограничения (например, допустимые зависимости и boundary rules);
• ссылки на ADR, OpenAPI, схемы БД и эксплуатационные метрики.

Здесь важно не "оцифровать все", а начать с того, что чаще всего вызывает расхождения между планом и реализацией.4.

Роль LikeC4

LikeC4 - это язык описания C4-модели и набор инструментов вокруг нее.Что это дает команде:

• диаграммы задаются текстом, а не мышкой;
• изменения видны в git diff;
• модель можно тестировать и линтить;
• из модели собирается статический сайт с навигацией по представлениям.

Основные возможности LikeC4 (по документации)

Официальная документация: likec4.dev

• DSL для описания specification, model, views и deployment-слоя в одном источнике истины;
• views как проекции модели - с разным уровнем детализации, scoped views и расширением (extends) без дублирования;
• предикаты для управляемого включения элементов и связей в конкретное представление;
• генерация артефактов "из коробки" - статический сайт, экспорт диаграмм, интеграция в документацию и UI;
• API/MCP-интеграция для доступа к архитектурной модели из внешних инструментов и AI-ассистентов.

AI-skills для генерации схем LikeC4В LikeC4 есть отдельный раздел по AI-инструментам: AI Tools.

Практически это дает два уровня автоматизации:

• Agent Skills - подключают для AI-ассистента справочник DSL и снижают риск "галлюцинаций" в синтаксисе;
• MCP Server - дает LLM доступ к текущей архитектурной модели, чтобы строить и уточнять схемы на основе реального контекста проекта.

Базовое подключение skills в проект:

			npx skills add https://likec4.dev/


Пример на базе моего проекта

Публичный пример с визуализацией архитектуры в LikeC4: system-design

Исходный код проекта: system-design-codeКратко о проекте:

• это практический стенд Architecture as Code с LikeC4-моделью;
• в нем можно посмотреть структуру системы и связи между элементами в формате интерактивных представлений;

Пример описания контейнера и связей:

			user-service = container 'User Service' {
    summary 'Профили, сессии, роли (RBAC)'
    technology '[Spring Boot]'
    icon tech:java
    link https://gitlab/user-service 'GitLab'
    link https://confluence/hld 'HLD'
    metadata{
        owner 'user@domain.ru'
    }
}

postgres-master = database 'PostgreSQL (master)' {
    technology '[PostgreSQL]'
    summary 'Точка записи: users_db, requests_db'
    icon tech:postgresql
}

user-service -[tcp]-> postgres-master 'Запись users/sessions/roles' 'TCP, JDBC, PostgreSQL' { #sync }
user-service -[tcp]-> cache 'Cache-Aside для профилей и сессий' 'TCP, Redis RESP' { #sync }

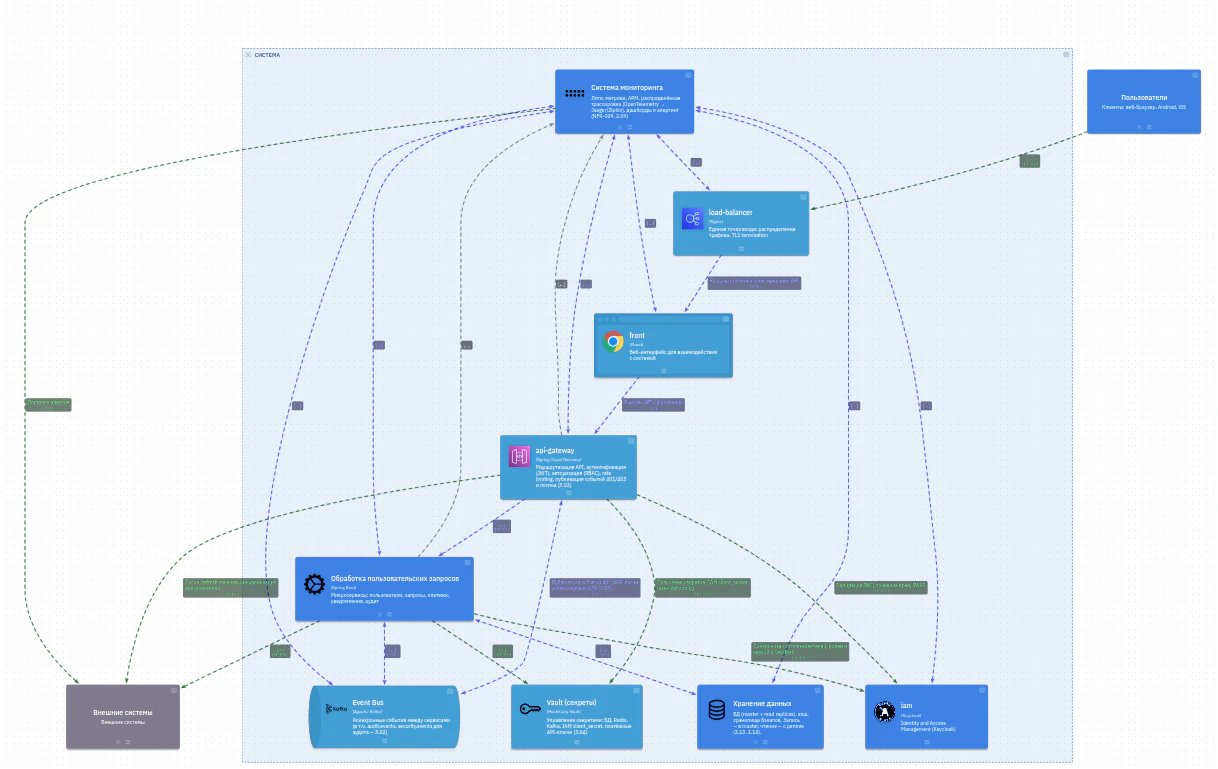

Пример представления:

Роль AsciiDoc рядом с модельюГрафическая модель отвечает на вопрос "что с чем связано".

AsciiDoc отвечает на вопросы:

• почему принято такое решение;
• какие допущения и ограничения учтены;
• как проверять качество и соответствие;
• какие есть риски и компромиссы.

Плюс - из одного источника можно получить HTML/PDF для разных потребителей: разработчики, архитектурный комитет, аудит.

Как это выглядит в репозиторияхТиповая структура для коммерческой эксплуатации:

• likec4/ - модель, deployment и views;
• doc/ или presentations/ - объясняющая документация в AsciiDoc;
• CI job в архитектурном репозитории, который валидирует модель и блокирует merge при нарушениях.

При разделении репозиториев критичен процесс синхронизации:

• общие идентификаторы изменений (issue/ticket/ADR);
• правило "нет merge в production-код без обновленной архитектурной модели".

CI/CD: где появляется ценностьМинимальный pipeline для старта:

1. Сборка представлений модели (например, npm run build:likec4).
2. Тесты/линтер архитектурной модели (например, npm run test:likec4).
3. Проверка целостности ссылок на документацию и артефакты.
4. Публикация статического отчета как build artifact.

Даже такой базовый набор снижает риск "тихого дрейфа архитектуры", когда код уже ушел в сторону, а архитектурный репозиторий еще не обновлен.

В эпоху ИИ ценность подхода дополнительно растет - формализованная модель AaC и связанная с ней документация позволяют собирать первичные варианты архитектуры и артефактов прямо из бизнес-требований. Если в AI skills зафиксировать не только синтаксис конкретного инструмента, но и внутренние стандарты системного дизайна и оформления документов, ассистент начинает выдавать результат в привычном для команды формате. Это снижает время на старт новой инициативы и уменьшает число итераций на "доведение до корпоративного шаблона". Вместо ручной компоновки с нуля команда сразу получает основу, которую остается уточнить и проверить.

Фитнес-функции на базе LikeC4

Когда архитектурная модель поддерживается как код и регулярно обновляется, на ее основе можно строить архитектурные фитнес-функции - автоматические проверки соответствия между "как задумано" и "как работает в runtime".

В таком режиме LikeC4-модель может стать мастер-системой хранения архитектурных метаданных - источником, с которым сверяются окружения, конфигурации и реальные взаимодействия компонентов.

Примеры практических фитнес-функций:

• сравнение задеплоенного в Kubernetes с тем, что описано в архитектурной модели;
• сравнение реальных связей компонентов (по данным кластера/сервис-меша/телеметрии) с заявленными связями в модели;
• проверка values.yaml Helm-чартов на соответствие архитектурным ограничениям;
• проверка наличия обязательных метаданных (owner, критичность, зависимости, ссылки на ADR/OpenAPI).

Что это дает на практике:

• раннее обнаружение архитектурного дрейфа;
• более безопасные релизы за счет fail-fast проверок в CI/CD;
• прозрачный аудит изменений - от модели до фактического состояния среды.

Edge cases и риски внедрения

Перед запуском подхода стоит учитывать:

• Избыточная детализация - если моделировать каждый класс, команда быстро устанет поддерживать модель.
• Формальный adoption - без включения проверок в CI все останется "декларацией намерений".
• Нет владельца модели - нужна роль или процесс, который отвечает за целостность архитектурных артефактов.
• Слабая связь с runtime - полезно связывать модель с метриками/логами/трейсингом, иначе теряется трассируемость.
• Рассинхрон двух репозиториев - без связки MR и единых правил merge архитектура быстро отстает от реализации.

С чего начать без большого рефакторинга

Рабочий план на 2-3 итерации:

1. Выбрать один критичный поток (например, обработку пользовательского запроса).
2. Описать для него C4-контекст и контейнеры в LikeC4.
3. Зафиксировать 3-5 ключевых ограничений (зависимости, контракты, границы).
4. Добавить проверки в CI как non-blocking, затем сделать их blocking.
5. Вынести обоснование решений и риски в AsciiDoc рядом с моделью.

Такой инкрементальный старт безопаснее, чем попытка сразу перевести всю архитектуру в код.

Вывод

вывод

Architecture as Code - это про управляемость изменений, а не про документацию ради документации. Связка

LikeC4 + AsciiDoc дает практичный баланс:

• модель архитектуры - как проверяемый код;
• решения и контекст - как поддерживаемый текст;
• единый процесс изменений - через PR и CI/CD.

Если в проекте есть боль от "устаревших схем" и "архитектуры на словах" - этот подход обычно окупается уже на первых релизах за счет снижения архитектурного рассинхрона.
